Care este numărul maxim de puncte I/O pe care le poate susține un Siemens PLC?
În calitate de furnizor de produse Siemens DCS/PLC, de multe ori întâlnesc anchete de la clienți cu privire la capacitățile tehnice ale PLC -urilor Siemens, în special numărul maxim de puncte I/O pe care le pot suporta. Acesta este un aspect crucial pentru multe aplicații industriale, deoarece afectează în mod direct capacitatea sistemului de a interacționa cu mediul extern. În acest blog, voi aprofunda acest subiect, explorând factorii care determină capacitatea I/O la punctul I/O a Siemens PLCS și oferind informații bazate pe diferite serii și configurații.
Înțelegerea punctelor I/O în PLC -urile Siemens
Înainte de a discuta despre numărul maxim de puncte I/O, este esențial să înțelegem care sunt punctele I/O. Într -un sistem PLC, punctele I/O (intrare/ieșire) sunt interfețele prin care PLC comunică cu lumea exterioară. Punctele de intrare primesc semnale de la senzori, comutatoare și alte dispozitive, în timp ce punctele de ieșire trimit semnale de control către actuatoare, motoare și alte dispozitive de ieșire. Numărul de puncte de I/O pe care un PLC le poate suporta determină scala și complexitatea sarcinilor de automatizare pe care le poate gestiona.
Factori care afectează numărul maxim de puncte I/O
Câțiva factori influențează numărul maxim de puncte I/O pe care le poate susține un Siemens PLC. Acestea includ seria PLC, puterea de procesare a procesorului, capacitatea autobuzului de comunicare și capacitățile de alimentare cu energie electrică.
Seria PLC
Siemens oferă o gamă largă de serii PLC, fiecare concepută pentru diferite aplicații și cerințe de performanță. De exemplu, seria SIMATH S7-200 Smart este o soluție compactă și rentabilă, potrivită pentru proiecte de automatizare la scară mică. Are o capacitate de I/O relativ limitată, care susține de obicei până la 64 de puncte de I/O digitale și câteva puncte I/O analogice. Pe de altă parte, seria Simatic S7-1500 este un PLC de înaltă performanță conceput pentru sisteme de automatizare pe scară largă și complexă. Poate suporta un număr semnificativ mai mare de puncte I/O, cu unele configurații capabile să gestioneze mii de puncte I/O.
Putere de procesare a procesorului
CPU este creierul PLC, responsabil pentru procesarea semnalelor de intrare, executarea logicii de control și generarea semnalelor de ieșire. Un procesor mai puternic poate gestiona un număr mai mare de puncte I/O, deoarece are capacitatea de procesare pentru a gestiona fluxul de date crescut. De exemplu, un procesor de înaltă performanță din seria Simatic S7-1500 poate prelucra algoritmi de control complexi și poate gestiona simultan un număr mare de puncte I/O, în timp ce un procesor de nivel inferior poate avea limitări în ceea ce privește numărul de puncte I/O pe care le poate suporta.
Capacitatea autobuzului de comunicare
Busul de comunicare este utilizat pentru a conecta procesorul cu modulele I/O. Capacitatea autobuzului de comunicare determină câte module I/O pot fi conectate și cât de rapid pot fi transferate datele între CPU și modulele I/O. Un autobuz de comunicare de mare viteză poate suporta un număr mai mare de puncte I/O, deoarece poate gestiona traficul crescut de date. PLC -urile Siemens folosesc diferite tipuri de autobuze de comunicare, cum ar fi PROFIBUS și PROFINET, care au capacități și caracteristici de performanță diferite.
Capabilități de alimentare cu energie electrică
Fiecare modul I/O necesită o anumită cantitate de putere pentru a funcționa. Sursa de alimentare a sistemului PLC trebuie să poată oferi suficientă putere tuturor modulelor I/O conectate. Dacă sursa de alimentare este insuficientă, poate limita numărul de puncte I/O care pot fi acceptate. Prin urmare, atunci când proiectați un sistem PLC, este important să luați în considerare cerințele de energie ale modulelor I/O și să vă asigurați că alimentarea este adecvată.
Capacitatea maximă I/O a diferitelor serii Siemens PLC
Să aruncăm o privire mai atentă asupra capacității maxime I/O a unor populare serie Siemens PLC.
SIMATIC S7-200 SMART
Așa cum am menționat anterior, seria SIMATH S7-200 Smart este o soluție PLC compactă și rentabilă. Suportă maximum 64 de puncte de I/O digitale, care pot fi extinse folosind module I/O suplimentare. Capacitatea I/O analogică este relativ limitată, cu maximum 8 intrări analogice și 6 ieșiri analogice. Această serie este potrivită pentru proiecte de automatizare la scară mică, cum ar fi controlul cu o singură mașină și automatizarea proceselor simple.
SIMATIC S7-300
Seria Simatic S7-300 este o serie PLC de gamă medie care a fost utilizată pe scară largă în automatizarea industrială de mai mulți ani. Poate suporta un număr mai mare de puncte I/O în comparație cu seria inteligentă S7-200. În funcție de modelul și configurația CPU, S7-300 poate suporta până la 1024 puncte I/O digitale și un număr semnificativ de puncte I/O analogice. Această serie este potrivită pentru proiecte de automatizare la scară medie, cum ar fi construirea de mașini și controlul proceselor.
SIMATIC S7-1200
Seria Simatic S7-1200 este o serie PLC compactă și modulară care oferă un echilibru bun între performanță și cost. Poate suporta până la 256 de puncte I/O digitale și un număr rezonabil de puncte I/O analogice. Seria S7-1200 este potrivită pentru o gamă largă de aplicații, de la proiecte de automatizare la scară mică până la medie.
SIMATIC S7-1500
Seria Simatic S7-1500 este o serie PLC de înaltă performanță, concepută pentru sisteme de automatizare pe scară largă și complexă. Poate suporta un număr foarte mare de puncte I/O, cu unele configurații capabile să gestioneze mii de puncte I/O. Seria S7-1500 utilizează Busul de comunicare Profinet, care oferă un transfer de date de mare viteză și poate suporta un număr mare de module I/O. Această serie este potrivită pentru aplicații precum automatizarea proceselor pe scară largă, automatizarea fabricii și proiecte de infrastructură.
Exemple de configurații și puncte I/O contează
Pentru a vă oferi o mai bună înțelegere a capacității I/O a PLC -urilor Siemens, să ne uităm la câteva configurații de exemplu.
Exemplul 1: Proiect de automatizare la scară mică
Să presupunem că implementați un proiect de automatizare la scară mică, cum ar fi controlul unei singure mașini. Puteți utiliza un SIMATIC S7-200 SMART PLC cu un CPU SR40, care are 24 de intrări digitale și 16 ieșiri digitale. Puteți adăuga, de asemenea, un modul suplimentar de I/O EM DE08, care oferă 8 intrări digitale și 8 ieșiri digitale. În această configurație, numărul total de puncte de I/O digitale este de 24 + 16 + 8 + 8 = 56.
Exemplul 2: Proiect de automatizare la scară medie
Pentru un proiect de automatizare la scară medie, cum ar fi o aplicație de construcție a mașinilor, puteți utiliza un PLC SIMATIC S7-1200 cu un CPU 1215C, care are 14 intrări digitale, 10 ieșiri digitale, 2 intrări analogice și 2 ieșiri analogice. Puteți adăuga mai multe module I/O, cum ar fi modulul I/O digital SM 1223, care oferă 16 intrări digitale și 16 ieșiri digitale și modulul de ieșire analogică SM 1232, care oferă 2 ieșiri analogice. În această configurație, puteți suporta un total de până la 256 de puncte de I/O digitale și un număr rezonabil de puncte I/O analogice.
Exemplul 3: Proiect de automatizare la scară largă
Într-un proiect de automatizare la scară largă, cum ar fi un sistem de automatizare din fabrică, puteți utiliza un PLC Simatic S7-1500 cu un procesor de înaltă calitate, cum ar fi CPU 1518F-4 PN/DP. Acest procesor poate suporta un număr mare de module I/O conectate prin intermediul Busului de comunicare Profinet. Puteți utiliza o combinație de module I/O digitale și analogice, cum ar fi sistemul I/O distribuit ET 200MP, care oferă o gamă largă de module I/O cu configurații diferite. Într-o configurație la scară largă, puteți suporta mii de puncte I/O.
Considerații și limitări speciale
Atunci când se determină numărul maxim de puncte I/O pentru un sistem Siemens PLC, este important să luăm în considerare câțiva factori și limitări speciale.
Tip de semnal și încărcare
Diferite tipuri de semnale, cum ar fi semnalele digitale și analogice, au cerințe de încărcare diferite. Semnalele analogice, în special, pot necesita mai multă putere de procesare și pot fi mai sensibile la zgomot și interferențe. Prin urmare, atunci când adăugați puncte I/O analogice, trebuie să vă asigurați că procesorul are o capacitate de procesare suficientă și că sistemul este protejat și împământat corespunzător.
Latența comunicării
Pe măsură ce numărul de puncte I/O crește, latența de comunicare între CPU și modulele I/O poate crește și el. Acest lucru poate afecta performanța în timp real a sistemului, în special în aplicațiile în care sunt necesare timpi de răspuns rapid. Pentru a reduce la minimum latența comunicării, puteți utiliza un autobuz de comunicare de mare viteză, cum ar fi Profinet, și puteți optimiza configurația rețelei.
Complexitatea sistemului
Un număr mare de puncte I/O pot crește complexitatea sistemului PLC. Acest lucru poate face sistemul mai dificil de proiectat, de programat și de întreținut. Prin urmare, este important să planificați cu atenție arhitectura sistemului și să utilizați tehnici de programare adecvate pentru a gestiona complexitatea.
Produsele conexe și rolul lor în extinderea I/O

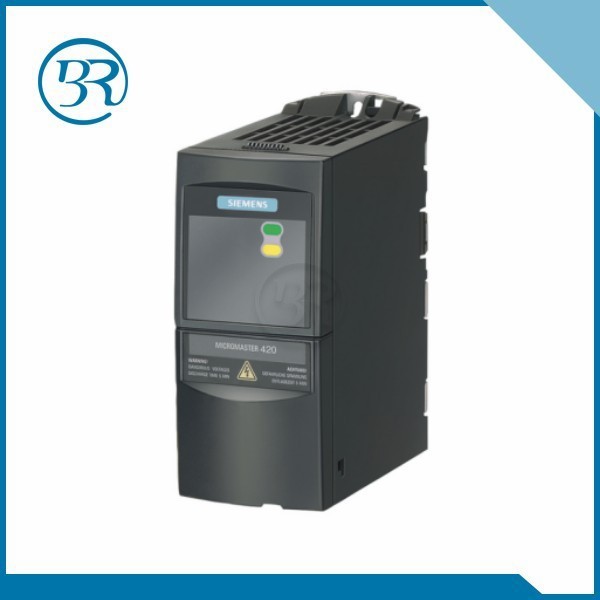

Siemens oferă o varietate de produse care pot fi utilizate pentru a extinde capacitatea I/O a sistemelor PLC. De exemplu, The6SE6440-2UD13-7AA1este o unitate de înaltă performanță care poate fi integrată cu un sistem Siemens PLC pentru a controla motoarele și alte actuatoare. Poate comunica cu PLC printr -un autobuz de comunicare, cum ar fi PROFIBUS sau PROFINET, și poate oferi puncte de I/O suplimentare pentru monitorizare și control.

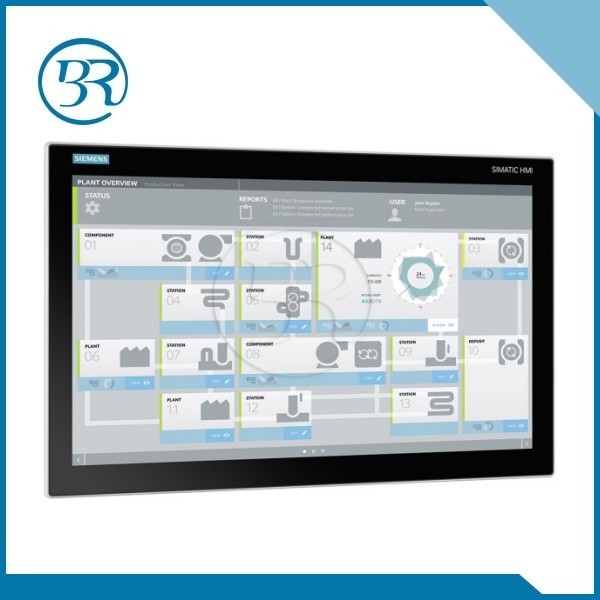

Siemens 6AV7261-0AA01-8AA0este un dispozitiv de interfață umană-mașină (HMI) care poate fi utilizat pentru a interacționa cu sistemul PLC. Poate afișa date în timp real din punctele I/O și permite operatorilor să controleze sistemul. Dispozitivul HMI poate comunica, de asemenea, cu PLC printr -un autobuz de comunicare și poate oferi puncte I/O suplimentare pentru intrare și ieșire.
6FX2001este un modul care poate fi utilizat în diferite scopuri, cum ar fi condiționarea și conversia semnalului. Poate fi conectat la modulele I/O ale sistemului PLC pentru a extinde funcționalitatea și a crește numărul de puncte I/O disponibile.
Concluzie
Numărul maxim de puncte I/O pe care un Siemens PLC le poate suporta depinde de mai mulți factori, inclusiv seria PLC, puterea de procesare a procesorului, capacitatea autobuzului de comunicare și capacitățile de alimentare cu energie electrică. Siemens oferă o gamă largă de serii PLC, fiecare cu capacități diferite de I/O, pentru a răspunde nevoilor diferitelor aplicații. Luând în considerare cu atenție acești factori și alegând seria și configurația PLC corespunzătoare, puteți proiecta un sistem PLC care poate suporta numărul necesar de puncte I/O și să îndeplinească cerințele de performanță ale proiectului dvs. de automatizare.
Dacă sunteți interesat să achiziționați produse Siemens DCS/PLC sau aveți nevoie de mai multe informații despre capacitatea și configurația punctului I/O, vă rugăm să nu ezitați să ne contactați pentru o discuție și o ofertă detaliată. Ne-am angajat să oferim produse de înaltă calitate și asistență tehnică profesională pentru a vă ajuta să vă atingeți obiectivele de automatizare.
